5 décembre 2009 6 05 /12 /décembre /2009 22:38

Réparation de la cabine  et remise en place de la porte passager



Pointage de la charnière la soudure définitive sera réalisée après réparation de la porte
                                        Vue d ensemble




        Découpage du pavillon mise en place de la pièce



                 Avant                                                              Après


                           Vue d ensemble côté conducteur



      Côté passager quelque trous sont bouché a la soudure

Partager cet article
Repost0
1 décembre 2009 2 01 /12 /décembre /2009 21:59

Réparation du coté passager

Après avoir bien regardé le véhicule , je décide de procéder de la manière suivante . Je vais découper l aile avant et une partie du plancher , qui sera partiellement réparé . Puis  une traverse sera mis en place sur toute la longueur endommagée , cette traverse me servira de guide pour la suite des travaux .

                                                  Avant travaux




  Découpage d une bande de 10 cm sur l aile et d une partie du plancher





 Pointage de la première tôle et découpage de la partie plate


Mise en place de la traverse et découpage de l'ensemble du plancher la boite du bac à batterie sera dessoudée  pour être réparée

                                           Reprise de la tôle arrière



                        Préparation du cadre  du bac a batterie



            Mise en place des tôles du plancher

                                       Le montant de porte



                                               l aile avant


                           Reprise de la carrosserie arrière




                  Vue d ensemble




                                                     Avant


La boite du bac à batterie sera modifiée pour être  démontable


                                                     Après

                                   La cloison de séparation du bac a batterie



                        Montage de l ensemble



Remontage de la cabine pour remise en place  de la porte ( la charnière du bas n est pas ressoudée )

Partager cet article
Repost0
23 novembre 2009 1 23 /11 /novembre /2009 21:33

 marque : cournil
 type : scd 24
 option d origine : treuil mécanique a l avant
 date de 1ère mise en circulation : 30-10-1979


Ce cournil a été acheté neuf par l ancien propriétaire ,pour construire sa maison . Ce véhicule a transporté des tonnes de cailloux , bois ,et matériaux de constructions divers. Au cour de l année 1985 il a été  préparé pour affronter l afrique .  Les amortisseurs avant et arrière seront doublés, un réservoir supplémentaire et une grosse galerie seront fabriqués par l ancien propriétaire .Fin 1985 début 1986 le cournil participera à l assistance du rally pédestre PARIS GAO DAKAR  . Puis il continuera à travailler jusque dans les  années 2004 ou là  il sera  mis  à l arrêt .Il totalise actuellement 255 000 km et à toujours eut un entretien régulier. A noter que ce cournil appartenait à un couple, dont seule madame avait le permis. ( Elle eut connu certaines situations difficiles ).

Pour tous ceux qui pense que l aventure se trouve au bout du monde , Je les invite a allez lire ce livre . C est l histoire d un couple qui a reconstruit sa maison a l aide de ce cournil , dans ce livre il y a deux articles a la gloire du cournil page N° 49 et N° 61.

Lien vers le livre : http://www.saint-jean-saint-maurice.fr/art-et-artisanat/artistes.html

Lien page N° 49 : http://www.saint-jean-saint-maurice.fr/Livres/maison%20bout%20de%20bras%201/

Lien page N° 61 : http://www.saint-jean-saint-maurice.fr/Livres/maison%20bout%20de%20bras%202/

Partager cet article
Repost0
21 novembre 2009 6 21 /11 /novembre /2009 23:01

 Démontage du pavillon et de la baie de pare brise pour réparation de la cabine

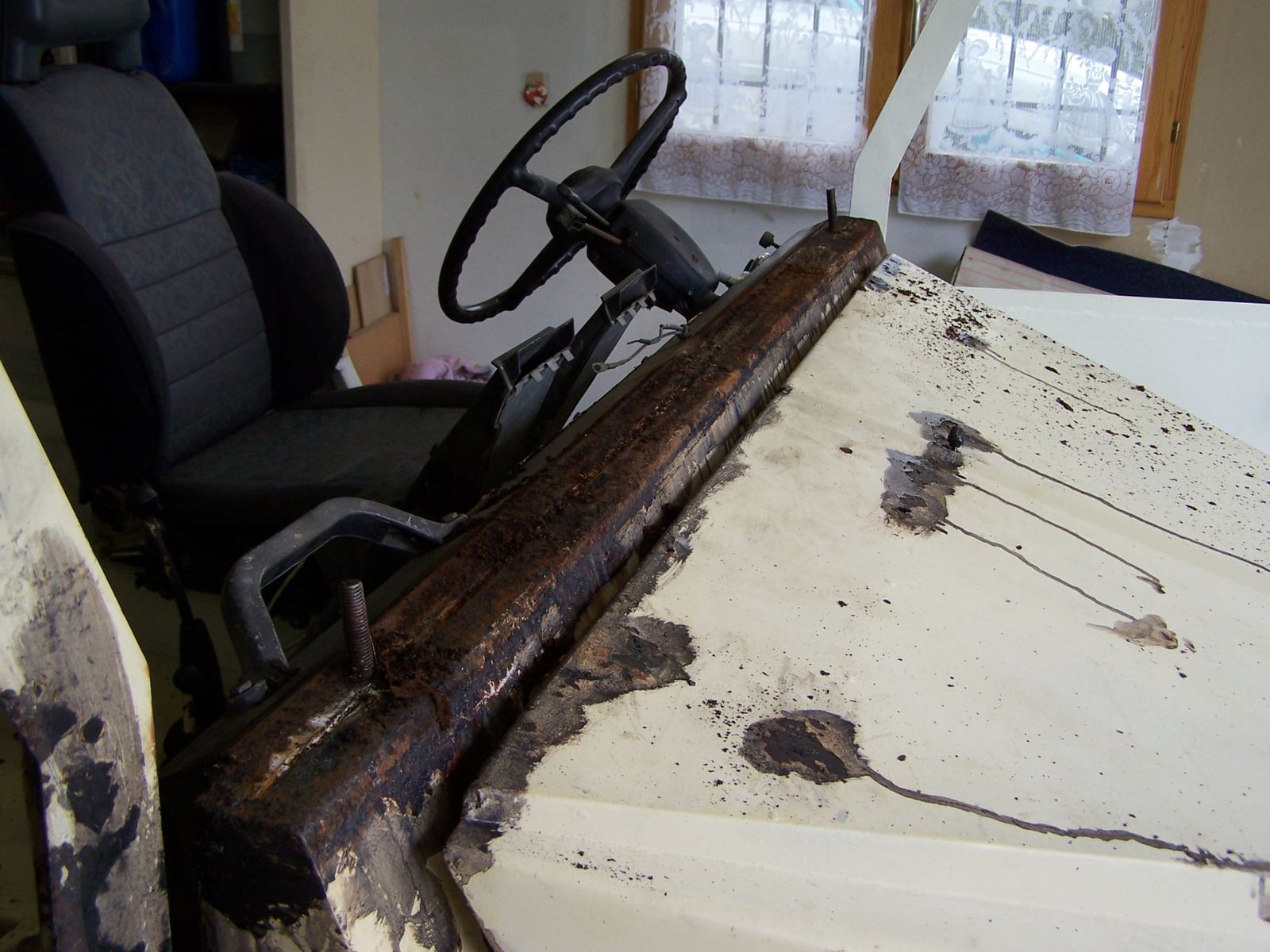

 la baie de pare brise enlever , on aperçoit a gauche les trous former par la rouille.










               le coté conducteur moins endommager sera commencer en premier



Détail de la coupe

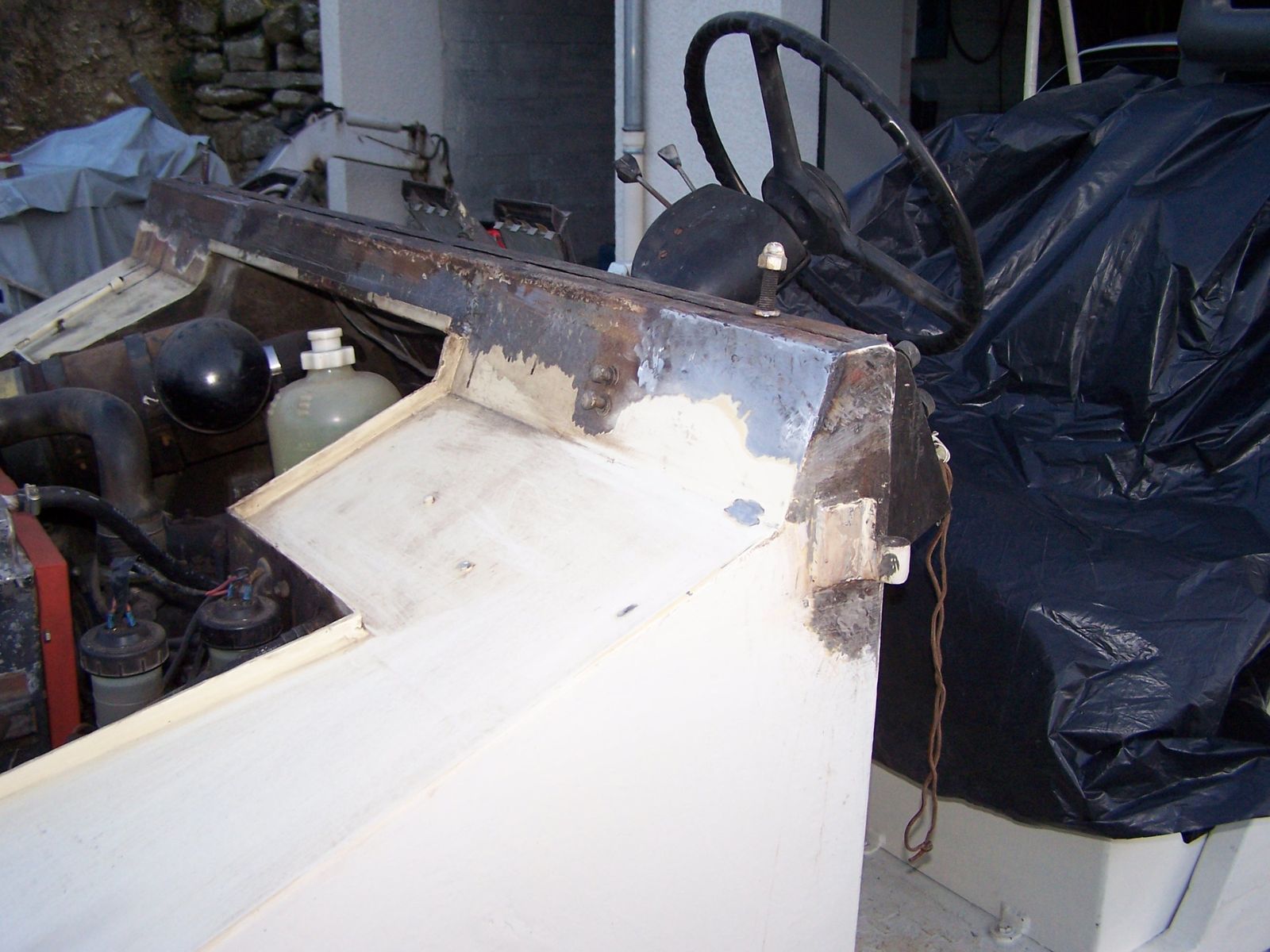

               après réparation












le coté passager , très endommager la rouille a formée des trous perforants et un morceaux de tôle plus important devra être remplacer .
les bâches et couvertures qui sont toujours sur le véhicule servent à protéger les compteurs et comodos des coups de disqueuse ou projections de soudure qui pourraient les endommager








       détail de la coupe réaliser

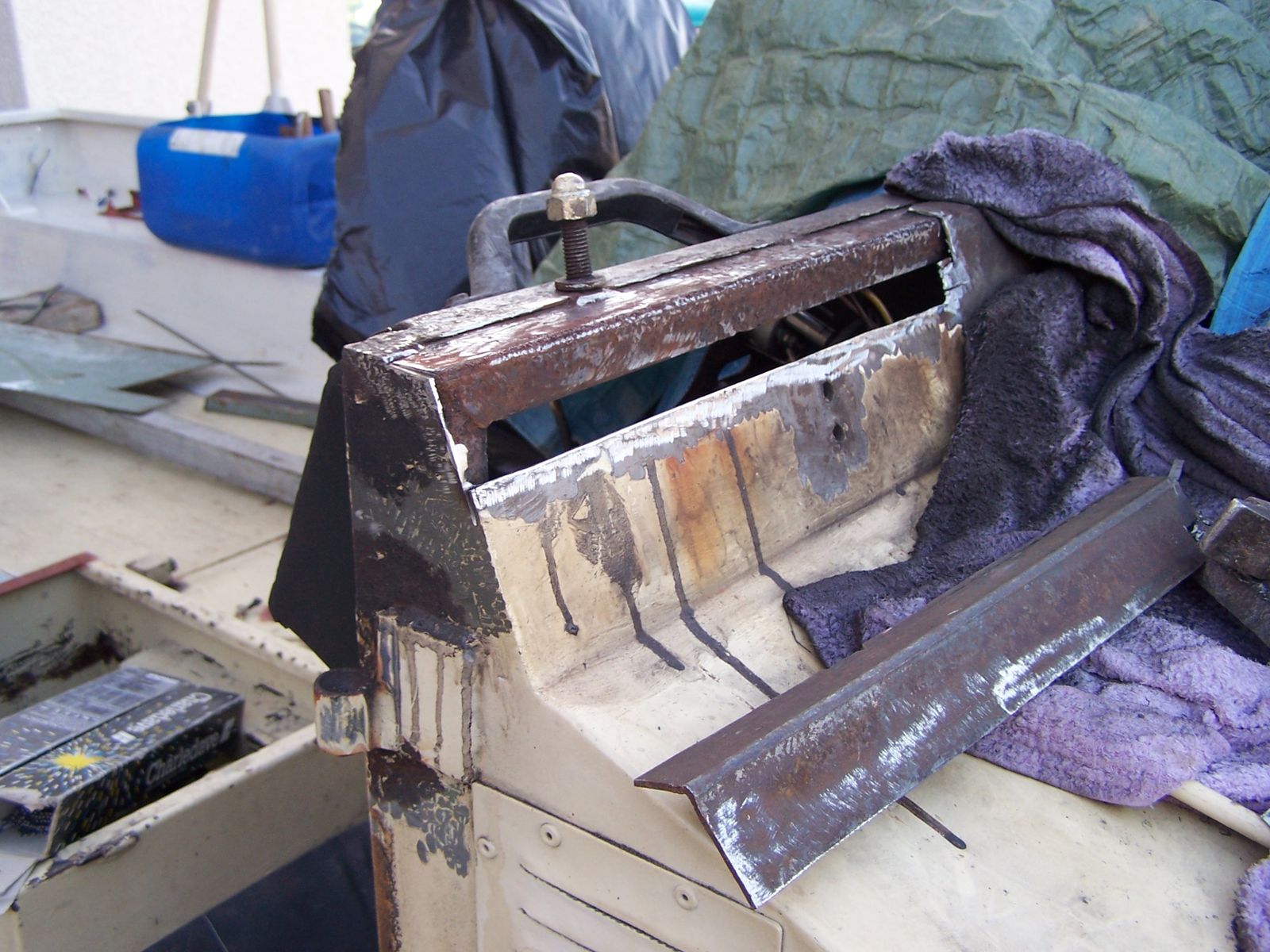

 La coupe réalisée  on aperçoit la pièce à ressouder , façonner dans un morceau de profilé  rectangulaire

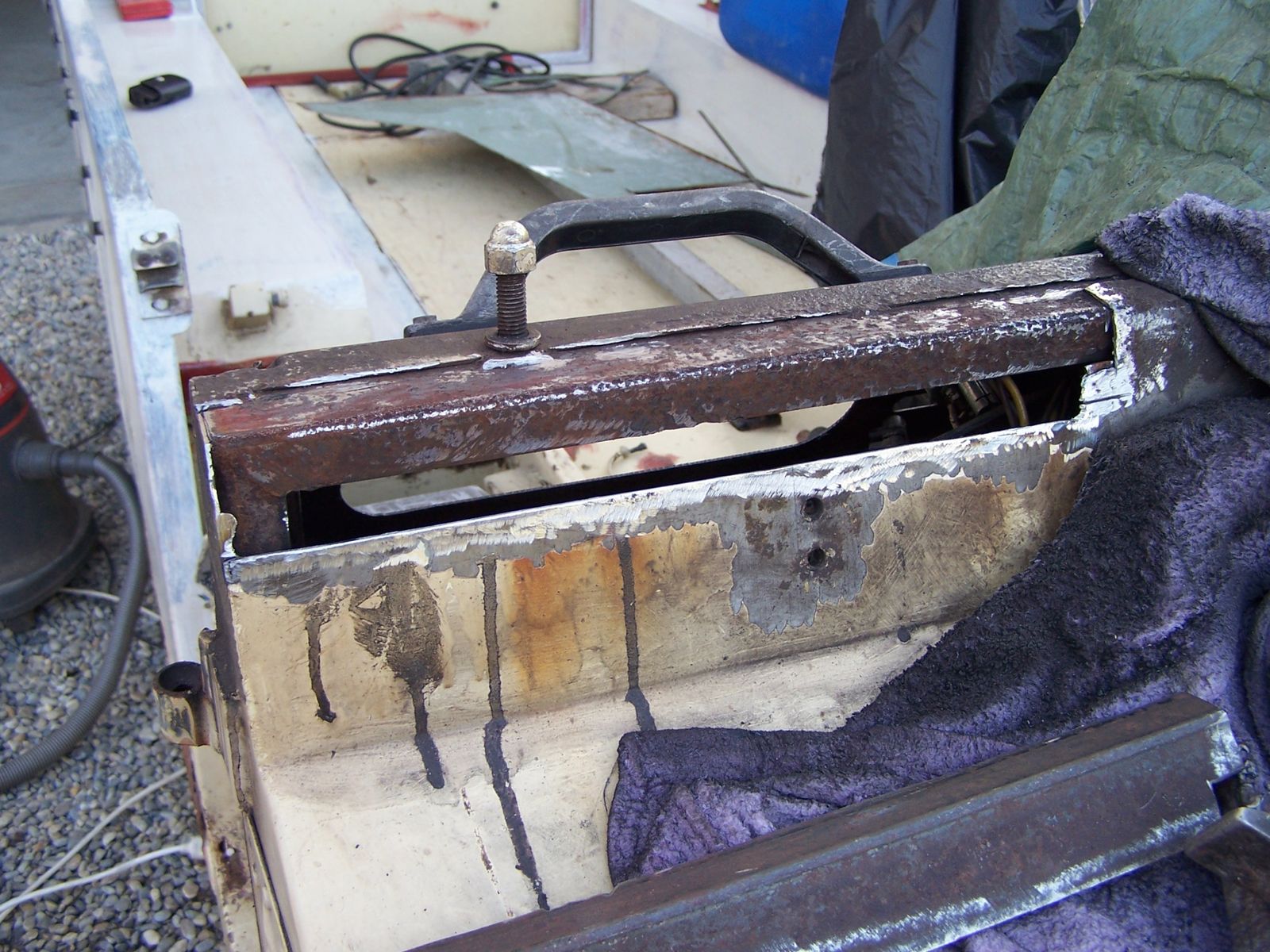

 la pièce prête à souder

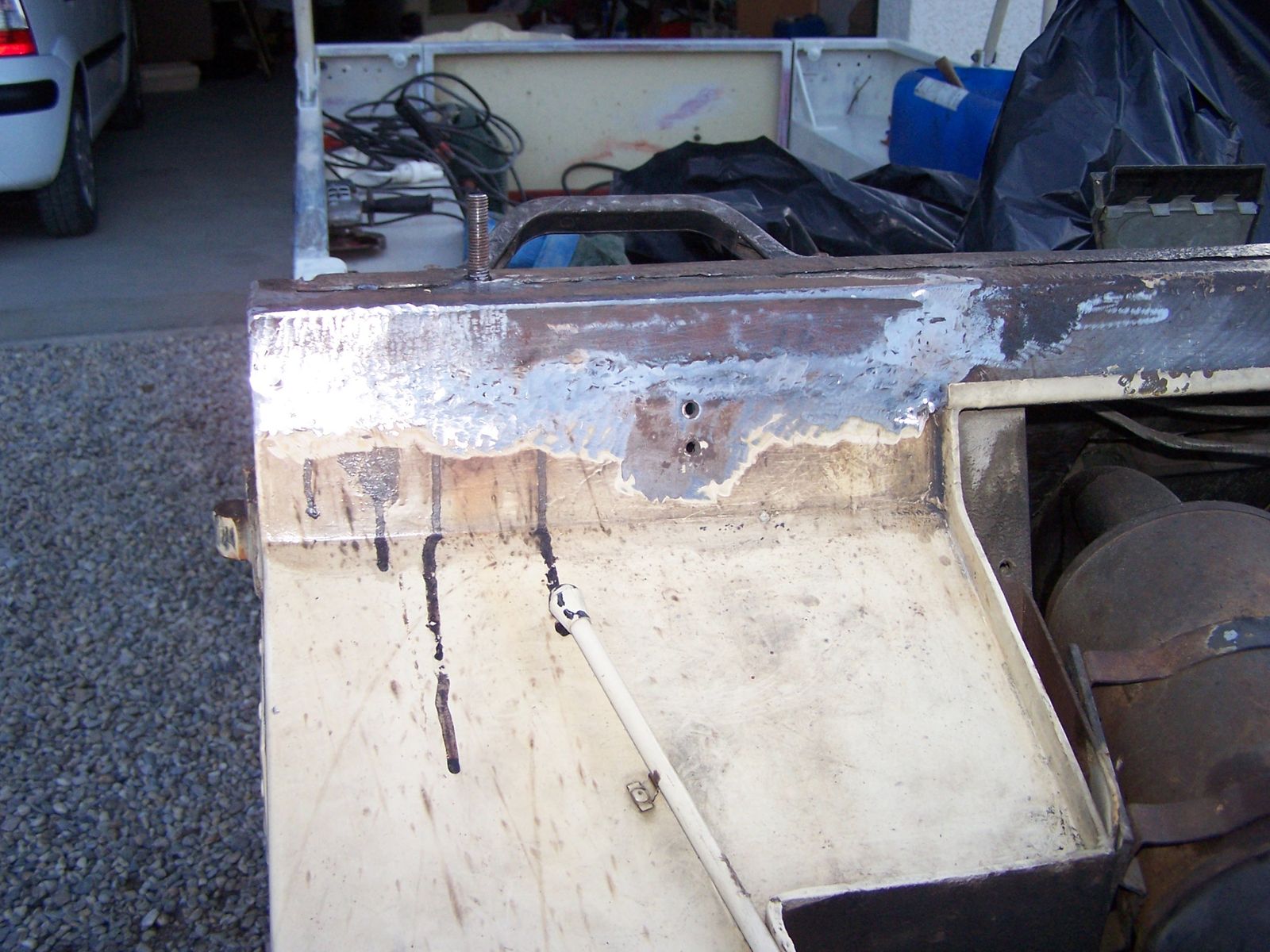

aprés soudure et meulage

Partager cet article
Repost0
21 novembre 2009 6 21 /11 /novembre /2009 21:44

Réfection de l aile avant coté conducteur



              Avant


 Sur le pied de l aile on aperçoit  un renfort première réparation effectué  par l ancien propriétaire









                    Une bande de 10 cm de large sera découpée

 Détail de la traverse inférieur et du montant de porte


        Reprise de la traverse du plancher et du montant de porte




                  Préparation de la tôle de carrosserie



                             Pointage
            Soudage sur la photo la porte a déjà été réparé


                                      Le réservoir



                      Remontage

                                    Vue d ensemble

Partager cet article
Repost0
20 novembre 2009 5 20 /11 /novembre /2009 22:49

Reprise des support de réservoir et de la carrosserie

Le réservoir sera démonter et repeint


      Avant



Découpage de la carrosserie .








Remplacement de la traverse et soudage .


Façonnage de la tole de carrosserie


cournil-09-10-07--17-.jpg cournil-09-10-07--19-.jpgcournil-09-10-07--22-.jpg

Partager cet article
Repost0
16 novembre 2009 1 16 /11 /novembre /2009 21:50

Comme je ne suis pas un expert en rénovation de cournil , je vais commencer par bouché les trous sur les ailes arrières . La partie rongée sera découper a la disqueuse , et  remplacer par un morceau de tôle en bonne état .

          Découpage de la tôle















Préparation du morceaux de tôle soudage



Partager cet article
Repost0
16 novembre 2009 1 16 /11 /novembre /2009 19:45

Le 13 septembre
Premier voyage dans la loire ,  ramener diverse pièces vendue avec le véhicule . La galerie , le siège passager et la roue de secours serons démonter pour alléger le deuxième voyage, ( j ai un problème de poids la remorque ne doit pas dépasser 30%  de plus que le véhicule tracteur ). Le cournil seul pése 1620 kg donner constructeur mais il et équiper d un treuil mécanique , et une grosse galerie a était fabriquer par l ancien propriétaire ,  pour participer a l assistance du premier rally pédestre paris gao dakar . J évalues donc le poids de l ensemble a environs 1850 kg ? la remorque porte voiture que je vais louer a kiloutou pèse 810 kg donc un poids totale de  2660 kg en remorque . Mon terrano  châssis court ne pèse que 1700 kg et sa pose problème .
Le cournil seras donc alléger au maximum et je vais alourdir un peu le terrano .

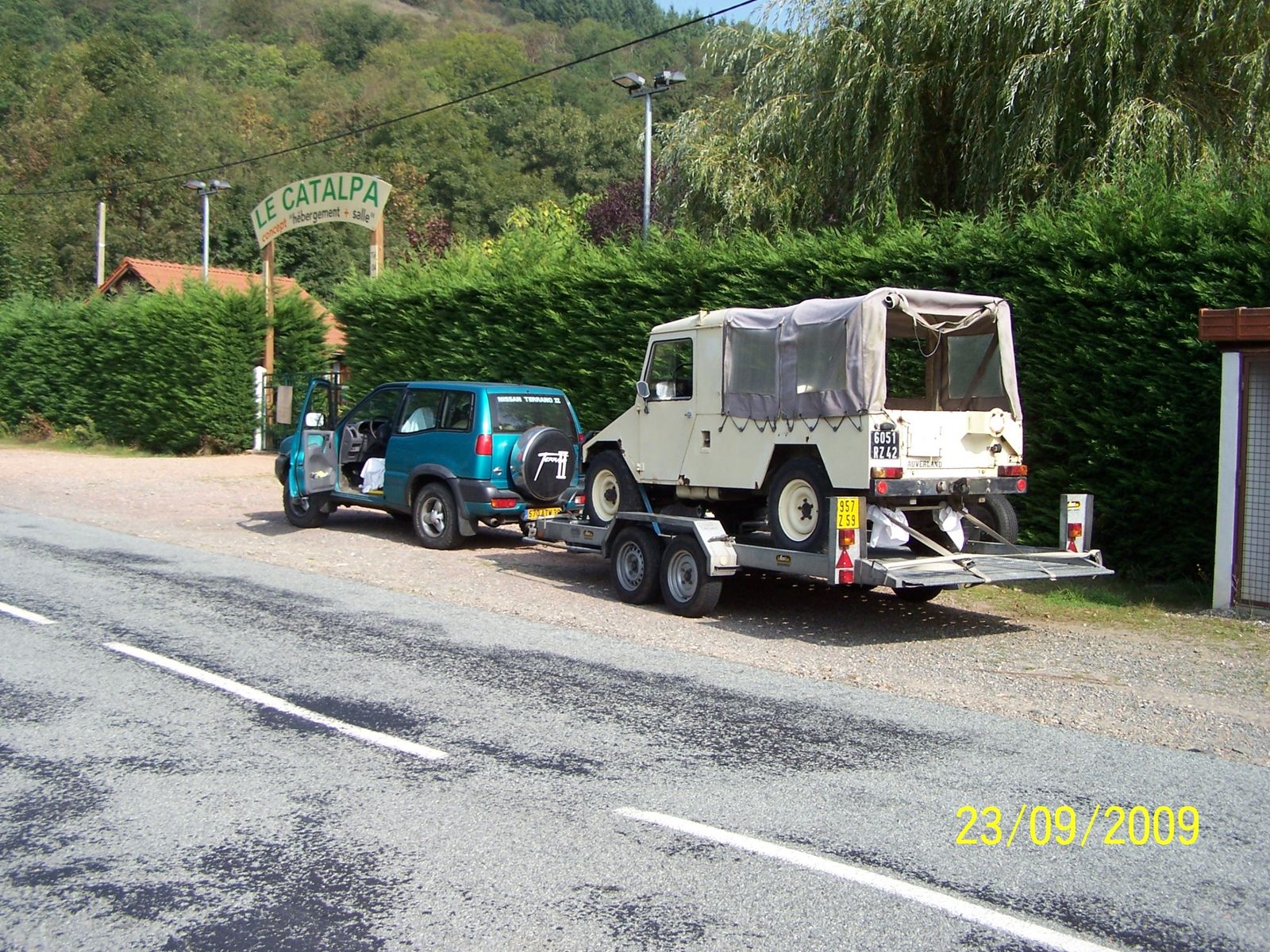

Le mercredi 23 septembre
C est le grand jour la remorque a était loué la veille , départ le matin a 3 h avec ma fille Fanny .Nous arrivons dans la loire vers 7 heures du matin , après avoir effectuer les papiers de transactions avec l ancien propriétaire . Le cournil  devras être tracter avec une élingue sur un chemin très étroit et pentu sur environs 1 km pour étre ensuite charger sur la remorque . Nous repartirons vers 11 h30 du matin lourdement charger .Le retour se passera sans problème et nous arriverons a la maison vers 16 heures.


le 24 septembre
Vidange de l huile moteur , du liquide de refroidissement, remplacement du filtre a huile et du filtre a gasoil .Essais de démarrage ( impossible ) , après quelque recherche le gasoil n arrive pas il y a une grosse prise d air sur l arrivée . Remplacement du tuyau et la sa marche il tourne .
Les freins avants et arrières serons dégripper et le liquide de frein remplacer .Maintenant qu il roule sommairement je m attaque a la rouille .( voir les photos )
